ОПИС І ПРИНЦИП ДІЇ
РАСПОЛОЖЕННЯ КОМПОНЕНТІВ
ОПТИМІЗАЦІЯ ХАРАКТЕРИСТИК ПІДВІСКИ І КЕРУВАННЯ АВТОМОБІЛЯ

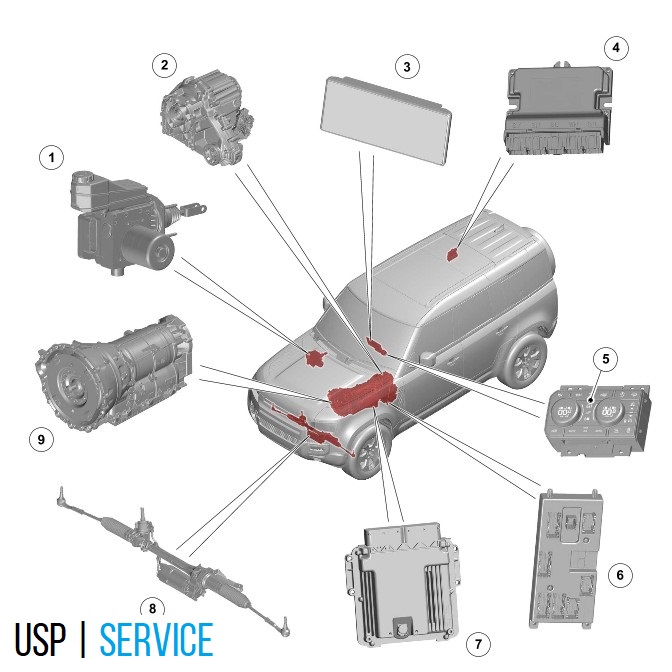

1 Вбудована гальмівна система з підсилювачем
2 Блок управління роздатковою коробкою (TCCM)
3 Блок "A" інтерактивного дисплея (IDMA)
4 Блок управління шасі. (CHCM)
5 Блок "A" інтерактивного інтерфейсу керування (ICIMA)
6 Блок управління системами кузова (BCM) / міжмережевий блок "A" (GWM)
7 Блок управління силовим агрегатом (PCM)
8 Блок управління підсилювачем рульового управління (PSCM)
9 Блок управління коробкою передач (TCM)
ОГЛЯД
Система адаптації до дорожніх умов Terrain Response (TR) дозволяє водієві вибрати програму, що забезпечує відповідні для цих дорожніх умов зчеплення з дорогою та динамічні характеристики автомобіля. Ця система не відключається. Програма забезпечення комфорту за умовчанням є активною програмою, яка охоплює всі стандартні умови руху автомобіля.
Система адаптації до дорожніх умов Terrain Response (TR) забезпечує вибір таких програм:
ПРИМІТКА:
Доступні програми системи адаптації до дорожніх умов Terrain Response (TR) можуть відрізнятися залежно від комплектації автомобіля.
- Програма Eco
- Програма забезпечення комфорту
- Програма «Трава/гравій/сніг»
- Програма "Бруд, колія"
- Програма "Пісок"
- Програма «Каміння-малий хід»
- Програма подолання водної перешкоди Wade Program
- Настроювана програма системи адаптації до дорожніх умов Terrain Response (TR)
- Автоматична програма
Система TR об'єднує ряд підсистем для забезпечення експлуатаційних характеристик автомобіля, що відповідають вибраній поверхні.
Система TR використовує такі підсистеми.
- TCCM
- TCM
- PCM
- Блок управління вбудованою гальмівною системою з підсилювачем
- CHCM
- PSCM — тільки програма системи адаптації до дорожніх умов Terrain Response (TR), що настроюється.
ОПИС
БЛОК ПЕРЕМИКАЧІВ СИСТЕМИ TERRAIN RESPONSE

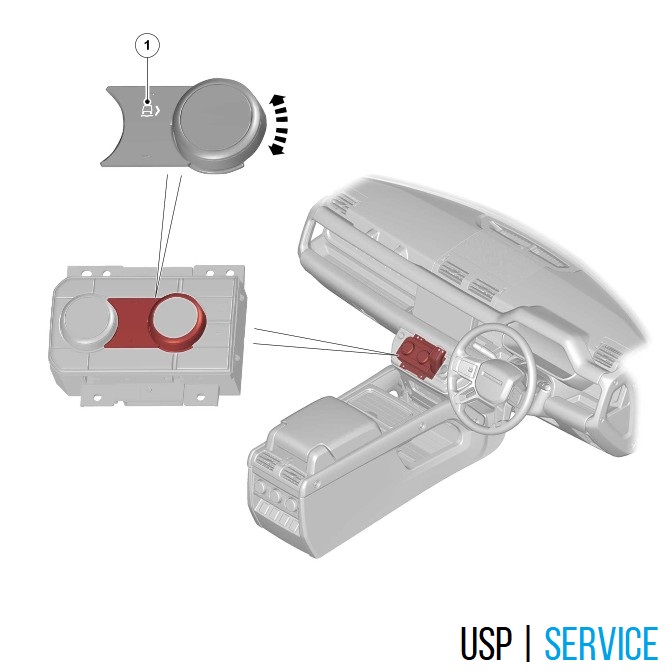

1 Блок перемикачів системи Terrain Response (TR)
Вибір програми Terrain Response (TR) доступний у меню IDMA. Кожна програма є символом, який зображує відповідний тип поверхні.
Щоб вибрати програму адаптації до дорожніх умов Terrain Response (TR):
Натисніть кнопку TR на ICIMA. IDMA відображає доступні програми руху.
Пересувайте поворотний перемикач підігрівача з боку водія, щоб вибрати відповідну програму руху.
У IDMA відображається повідомлення, що підтверджує, а також відповідна піктограма вибраної програми руху. У блоці керування щитком приладів (IPC) також відображається те саме повідомлення про налаштування та відповідна піктограма.
У IDMA також відображаються відомості про стан автомобіля на інформаційному екрані "4x4i Info".
Для перегляду інформаційного екрана"4x4i Info" виберіть "ДОДАТКИ" на головному екрані IDMA, а потім натисніть на піктограму 4x4i.
ІНФОРМАЦІЙНИЙ ЕКРАН "4X4I"
1 Поздовжнє розгойдування автомобіля
2 Стан системи руху бездоріжжям
3 Крен автомобіля
4Підшипник
5 Піктограми камери
6 Стан пробуксування коліс
7 Стан блокування диференціалу
8 Стан висоти підвіски
9 висота над рівнем моря;
Стрілки пробуксування коліс змінюють колір залежно від ступеня втрати зчеплення з дорогою:
- Жовта стрілка вказує на низький рівень пробуксування колеса.
- Помаранчева стрілка вказує на середній рівень пробуксування колеса.
- Червона стрілка вказує на високий рівень пробуксування колеса.
Знаки блокування диференціала вказують на блокування або розблокування диференціала. Рядок стану навколо піктограми вказує на ступінь застосування блокування.
Піктограми переміщення підвіски змінюють колір поступово, являючи собою артикуляцію підвіски. Відповідне колесо змінює колір, коли підвіска досягає своєї межі ходу.
